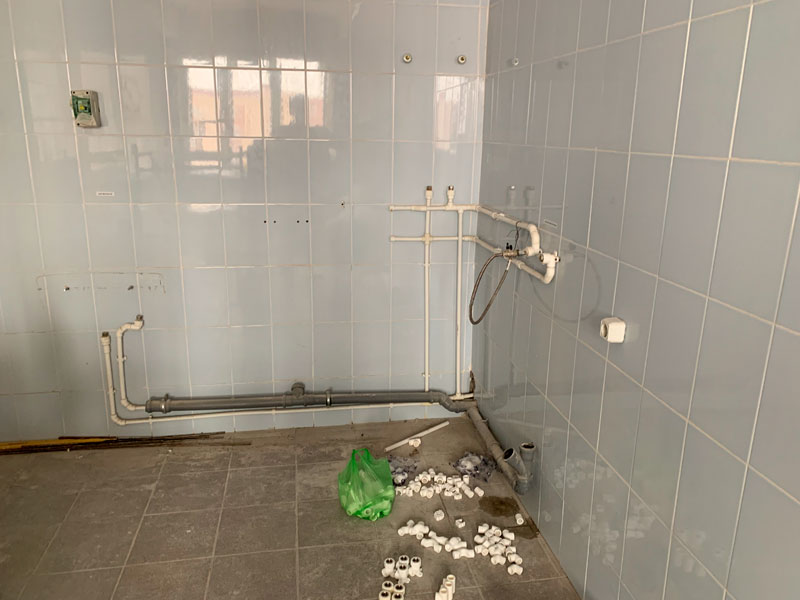

Этапы монтажа водопровода и канализации

Устройство системы водоснабжения и канализации – это монтаж одних из жизнеобеспечивающих инженерных коммуникаций здания. Они обеспечивают жизнедеятельность любого объекта — от промышленного цеха до индивидуального жилья.

При здравом подходе в устройстве этих систем и их обслуживании, они не доставят хлопот эксплуатирующей организации. В противном случае частые и весомые затраты неизбежны. Монтаж системы водоснабжения либо канализации состоит из нескольких этапов, в реализации которых необходимо учитывать особенности и нюансы каждого. Это позволит без проблем эксплуатировать системы долгое время.

Разработка проекта системы

Наиболее важный этап, который является самостоятельным продуктом. Осуществить монтаж по готовому проекту можно в любое удобное время и предпочтительным подрядчиком.  Любой объект начинается с проектирования, и монтаж инженерных систем не исключение. Цель этого этапа — принятие наиболее рациональных и целесообразных решений для последующего создания сметы, планирования финансовых затрат до выполнения работ.

По назначению можно выделить следующие виды водопровода:

• технологический (в промышленности);
• пожарный;
• хозяйственно-бытовой;
• оросительный.

По назначению канализации также делятся:

• ливневая;
• технологическая;
• хозяйственно-бытовая;
• комбинированная.

При проектировании водопровода или канализации решаются следующие задачи:

• определяют характеристики систем: общий расход воды и стоков, включая пожарный водопровод; места подключения к существующим сетям либо индивидуальной скважине, необходимость станции очистки и др.;
• расположение сантехнического оборудования и приборов, их количество;
• оптимальное способ прокладки и трассировка разводки труб водоснабжения и канализации;
• расположение вертикальных стояков;
• подбор материала трубопроводов, расчет по диаметрам, исходя из количества приборов, пожарных требований;
• количество, места установки запорной арматуры для монтажа и эксплуатации систем;
• подбор инженерного и сантехнического оборудования;
• составление сводной спецификации оборудования, приборов, трубопроводов и фитингов, арматуры;
• составление сметного расчета по проектным параметрам.

При проектировании систем водоснабжения и канализации необходимо учитывать нюансы: расстояние до существующих сетей канализации и пожарных гидрантов (колодцев); в зависимости от назначения здания либо отдельных его частей требования к трубопроводам и качеству поставляемой воды; необходимость повысительных насосов или измельчителей стоков; вплоть до наличия шумо-, тепло-, виброизоляции на трубопроводах и оборудовании и защиты оборудования от вандалов при эксплуатации.

Монтаж системы водоснабжения и канализации

Монтаж системы водопровода и канализации проводят в несколько этапов. Работы могут выполняться параллельно, но чаще разнесены по времени. Так, например, установка сантехнического оборудования выполняется на финальной стадии отделочных работ, а прокладка вертикальных магистралей и этажная разводка выполняется до начала отделочных работ. Весь монтаж систем можно разделить на следующие этапы:

1. Устройство вводов водопровода в здание и канализационного выпуска
2. Устройство водомерного узла, монтаж магистралей водопровода и канализации, объединяющей стояки
3. Монтаж вертикальных магистралей (стояков), включая подъём фановых канализационных стояков, как правило, выше кровли
4. Монтаж горизонтальной разводки на этаже (штрабы, коллекторные шкафы, запорная арматура и т. д.)
5. Установка оборудования и сантехнических приборов
6. Пусконаладка

При монтаже трубопроводов, кроме соблюдения нормативных требований, необходимо учитывать нюансы, облегчающие эксплуатацию:

• при прокладке трубопроводов необходимо учитывать возможность доступа к ним при эксплуатации. То же касается и расположения запорной арматуры;
• трубопровод холодной воды всегда располагается ниже горячей, на расстоянии, для предотвращения появления конденсата . Либо производится утепление трубопроводов;
• при использовании полимерных труб следует предусмотреть линейное расширение труб при их нагреве, компенсационные петли, нежесткие опоры и т. д.;
• монтаж канализационных труб производится от места ввода в здание/помещения к точке водоприёма — от нижней точке к верхней. Это позволит точнее соблюсти уклон самотечной канализации;
• при монтаже, проектировании труб канализации нужно стремиться к минимизации изгибов, поворотов трубопроводов, которые ведут к увеличению вероятности засоров.

Испытание систем водоснабжения и канализации

Проверка смонтированных систем проводится посредством гидравлических испытаний: наполнением систем водой под давлением (опрессовкой). Для трубопроводов давление может быть разным:

• для водопровода испытательное давление должно быть на 25% выше рабочего. На практике рабочее давление водопровода в зданиях не превышает 3-х атмосфер. Обычно городские службы опрессовывают системы давлением 6-8 атмосфер.
• для канализации опрессовку проводят, наполняя систему канализации водой, не более чем на этаж. Для этого в этажные ревизии и на выпуски устанавливают заглушки.

Считается, что системы успешно прошли испытания, если не обнаружено визуальных утечек и нет потери испытательного давления в течении суток. После проверок на герметичность (опрессовки) систему водоснабжения дезинфицируют водным раствором хлора, а после уже промывают проливом: открывают смесители и не сильным напором сливают воду в течении 12 часов. Далее сдают 0,5 л. воды на анализ в бактериологическую лабораторию. Если результат удовлетворяет требования по качеству воды — пусконаладка пройдена успешно.

Сотрудники компании Реалстрой выполнят квалифицированный монтаж систем водоснабжения и канализации, проведут испытания и пусконаладку. Мы работаем с объектами любой сложности и гарантируем высокое качество.

Полезно:

• СП 30.13330.2020 от 07.2021 г. «Внутренний водопровод и канализация зданий»;
• ГОСТ 21.601-2011 «Система проектной документации для строительства. Правила выполнения рабочей документации внутренних систем водоснабжения и канализации».
• ГОСТ 25150-82 «Канализация. Термины и определения».
